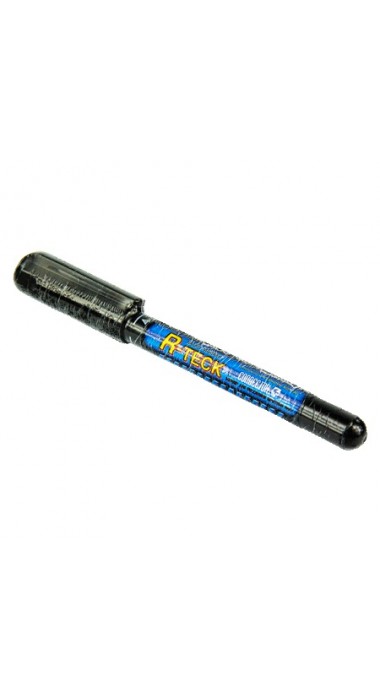

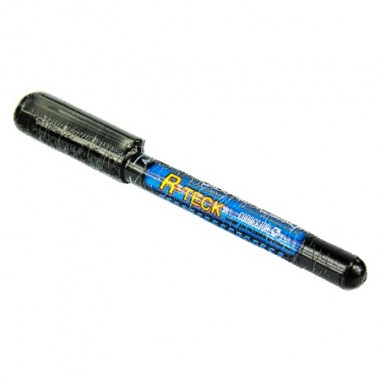

R-teck маркер для рисования печатных плат оптом
Цена по прайсу
Наличие: Есть в наличии

C нанесением рисунка с помощью маркера для печатных плат R-teck может справиться даже ребёнок, если будет следовать несложным правилам.



Но сначала разберёмся, зачем это нужно. Для того чтобы соединить между собой радиоэлементы и механически закрепить их используют печатную плату, представляющей из себя лист текстолита или другого материала с фольгой меди с одной или с двух сторон. На ней под конкретную схему соединения выполнены в виде медных дорожек, электрически соединяющих радиодетали. Чтобы это получилось, надо убрать с поверхности ненужные участки медной фольги, и оставить только пути, соединяющие детали схемы. Делается это так, на фольгу наносится изображение будущих соединений и площадок защитным слоем. Это можно сделать и фоторезистом, и шелкографией, и переносом утюгом рисунка с лазерного принтера, выцарапыванием или поверхностной фрезеровкой лишнего, и маркером для печатных плат R-teck. Если Вы создали картинку, то следующее Ваше действие - травление "Cu" в хлорном железе. Там где Вы нанесли покрытие, красно-жёлтый металл останется, а где нет стравится. Незащищённое уйдёт в раствор, и обнажится текстолит. Его сопротивление очень высоко и будет служить изолятором для электронных элементов и их соединений.



Самый быстрый способ нарисовать путей на плате - воспользоваться маркером R-teck.



Чтобы они после травления получались качественными требуется вести маркером равномерно и с одинаковой скоростью.



Не стоит проводить маркером по подсохшей дорожке второй раз.



Дело в том что, состав краски для маркера R-teck сильно отличается от обычных лаков. Посудите сами на фетре (пишущем острие) всегда жидкие чернила, а стоит нарисовать и картинка моментально засыхает. Если залить обычный нитро и или другой быстросохнущий лак в маркер, то максимум через неделю он засохнет, а фетр не будет писать сразу. Достаточно сложный состав не позволяет засохнуть маркеру, но определяет правила, по которым необходимо делать изображения печатных плат. Если этим пренебречь, то перед местом остановки образуется зона, где проведённая дорожка уже подсохла, а кончик выделяет состав препятствующий подсыханию, и высыхающая дорожка будет растворяться, краска под действием капиллярных сил и поверхностного натяжения будет стремиться собраться вокруг кончика, истончая слой в зоне контакта жидкой и твёрдой фазы лака. В этом месте возможны подтравы и если дорожка тонкая, и перетравы (проникновение травящего раствора под защитный слой).



Основные рекомендации по нанесению рисунка маркером R-teck:

Обезжирить, при необходимости зачисть шкуркой.

Разметить расположение деталей - насверлив отверстия для их установки или наколоть иголочкой точки будущих контактных площадок. Можно приклеить заготовку скотчем к бумаге и нарисовать линейку со всех сторон вокруг платы. Такую же разметку сделать на чертеже платы.

Нарисовать, соединяя намеченные точки, согласно чертежу платы. Линии проводить уверенно, стараясь не останавливаться и не наезжая на одно место два раза.
